集智全自动平衡机接轨工业4.0
  • 传动轴平衡机(RDB-100A)

传动轴平衡机

集智传动轴平衡机主要应用于汽车传动轴生产及修理厂家,它具有操作方便、平衡精度高等的特点,是汽车传动轴动平衡检测的理想设备;
全国热线

180-6987-3023

 视频·演示
   Video presentation

应用范围

集智传动轴平衡机主要应用于汽车传动轴生产及修理厂家,它具有操作方便、平衡精度高等的特点,是汽车传动轴动平衡检测的理想设备;



 产品·特点
   Product features

  • 01
    本设备具备三个支承架,可校正双根传动轴中三个面的不平衡,也可撤去中间摆架,校单根传动轴中二个面的不平衡;
  • 02

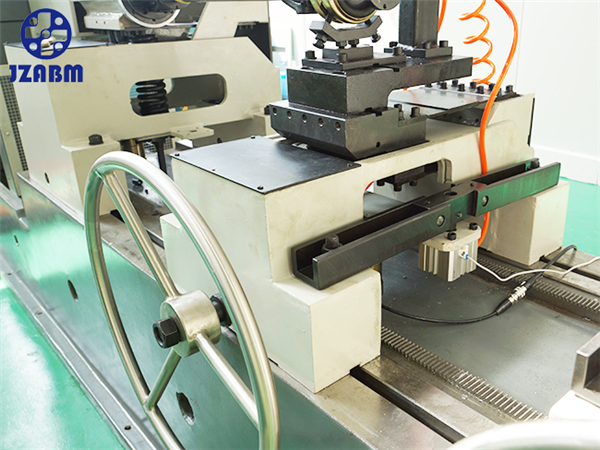

    中、右支承架移动后的定位锁紧或松开采用气动控制;
  • 03
    本设备采用了以PLC作为主控机,以触摸屏作为人机交流界面,设备具有自动停车,自动定位功能;

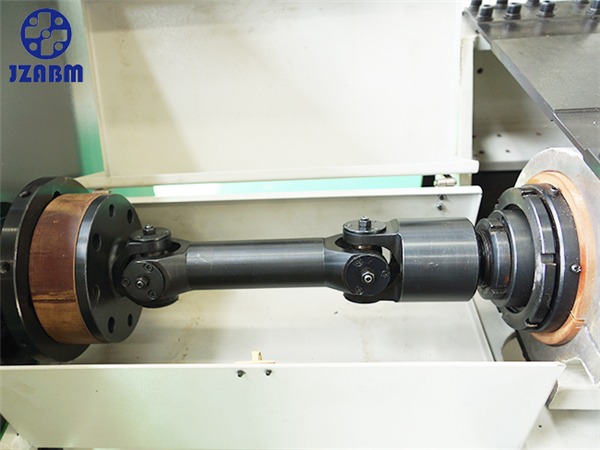

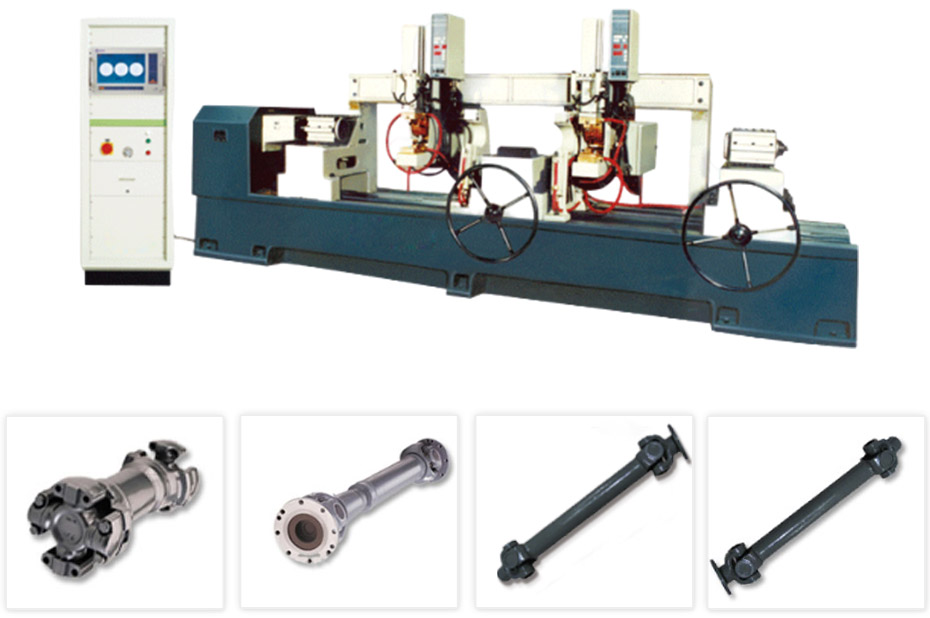

 工件·实例
    EXAMPLES OF WORKPIECE

工件实例


 技术·参数
   technical parameters

 型号 TYPE

技术规格 SPECIFICATION

RDB-100A

RDB-100B

RDB-250B

RDB-100D

工件质量范围(KG)MASS RANGE OF ROTOR

5-100

5-100

5-250

20-100

工件最大直径(MM)MAX. DIAMETER

Φ130

Φ130

Φ150

Φ130

两支承间距离(MM)DISTANCE BETWEEN LEFT AND RIGHT PEDESTAL

三支承最大THREE PEDESTALS 2400

最大MAX 2400

最大MAX. 3000

最大MAX. 3000

床身长度 MACHINE BED LENGTH

4430

4430

5030

5030

轴径范围(MM)RANGE OF JOURNAL DIAMETER

左右摆架处LEFT & RIGHT PEDESTALΦ130

中间摆架处 CENTER PEDESTALΦ100

Φ130

Φ150

左右摆架处LEFT & RIGHT PEDESTALΦ130

两个中间摆架处 CENTER PEDESTALSΦ100

平衡转速(R/MIN)BALANCE SPEED

1600-4000

1200-3200

电动机功率(KW)MOTOR POWER

3

3

7.5

3

最大初始不平衡量(G·CM)MAX. INITIAL UNBALANCE

500

500

1000

500

最小检测量(G·CM)MIN. SENSITIVITY

5

5

5

5

测量面(个)MEASURING PLANE

3

2

2

4

主机外形(长×宽× 高) DIMENSION ( MM)

4430×740×1000

4430×740×1000

5030×740×1050

5030×720×1000

选配范围

OPTION

1. 凸焊机——用于汽车传动轴校动平衡时平衡片与轴管的焊接

WELDING MACHINE –WELDS THE BALANCE PIECE ON THE SHAFT

TN1-63/160型凸焊机 TN1-63/160 WELDING MACHINE

2. 打印机——实时输出测量数据 PRINTER-OUTPUTS TEST RESULTS

备注 以实际机型配置为准


集智平衡 高精品质
不断追求动平衡精度与平衡效率

零部件采用一线品牌:三菱,SMC,基恩士等,部件耐久性好。
关键零部件拥有专利,安全防护等级高、平衡性能稳定,使用寿命10年以上。


  • 结构设计更标准
    平衡效率高
  • 品牌原材/元器件
    耐久性能稳定
  • 技术跨界融合
    平衡精度高










  • 机械易损件少
    使用成本低
  • PLC人机界面
    操控更简便
  • 网络化/智能化
    接轨工业4.0
