五工位全自动平衡机:平衡测试工位与修正工位介绍

返回列表 来源: http://www.zjjizhi.com 编辑: 集智平衡 发布日期: 2022-06-20 10:24:00

杭州集智历时数年开发出了具有完全自主知识产权的五工位全自动平衡机。可灵活选择R型或V型两种动平衡铣削方式,修正外径25mm~60mm的绝大多数转子。本机为机电一体化设备,以PLC作为主控机,完成相关计算及各工位的动作控制;以触摸屏作为人机交流界面,进行参数的设定以及对机器的操作;通过机械手进行五个工位的转子搬运,实现转子全自动平衡修正。

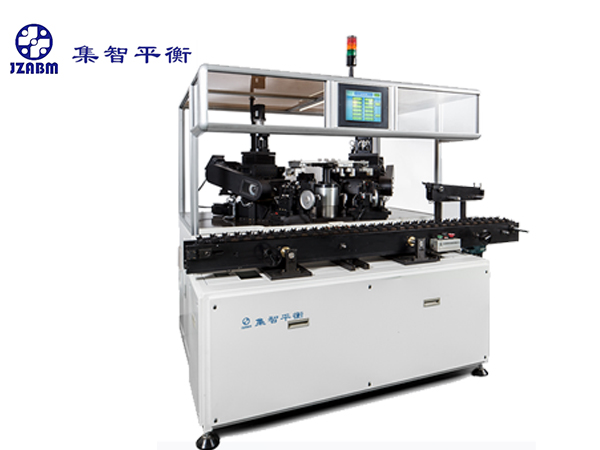

五工位全自动平衡机

五工位全自动平衡机的五个工位指的是待机工位、初测平衡测试工位、切1平衡修正工位、切2平衡修正工位、复测平衡测试工位,通过机械手搬运转子衔接五个工位,下面和集智小编一起了解平衡测试工位与修正工位的作用是什么?

五工位全自动平衡机

五工位平衡机的平衡测试机分初测平衡测试机和复测平衡测试机。初测平衡测试机的作用是测试转子不平衡量的大小和位置,平衡测试机测得转子初始平衡量大小和位置并定位,平衡修正工位依据此数据决定切削位置和深度。复测平衡测试机的作用是转子切削去重完成后,再次通过平衡测试机检测转子平衡是否符合标准。

平衡机测试工位

平衡修正机就是切削去重工位,包括切1平衡修正工位和切2平衡修正工位,分别对转子两端的不平衡量进行去重修正。平衡修正工位的夹具和压紧机构能保证转子切削时不移位;转向机构的作用是找到转子的不平衡量的角向位置;水平滑台的作用是移动铣刀到转子需要切削的轴向位置;垂直滑台的作用是控制切削深度。

平衡机修正工位

集智平衡机

杭州集智

集智平衡

杭州集智研发团队成员来自浙江大学、西安交大等高校,具备强大的软件开发能力、机械结构设计能力,解决了精密速度传感器设计、精确定位、数学模型建立、自动对刀与进刀、动态密度补偿等难题,拥有全套系统知识产权,可随时修改、随时优化、随时完善平衡机相应解决方案。
